一、材料簡介
CGM聚合物水泥注漿料是一種以高強(qiáng)度水泥、聚羧酸類超塑化劑、多元礦物質(zhì)材料為主要改性組分的水泥基灌漿材料，具有流動性好、微膨脹、有一定韌性、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點，適用于混凝土結(jié)構(gòu)裂縫寬度大于3mm以上裂縫的灌注修補(bǔ)及外包鋼加固等。
二、性能指標(biāo)

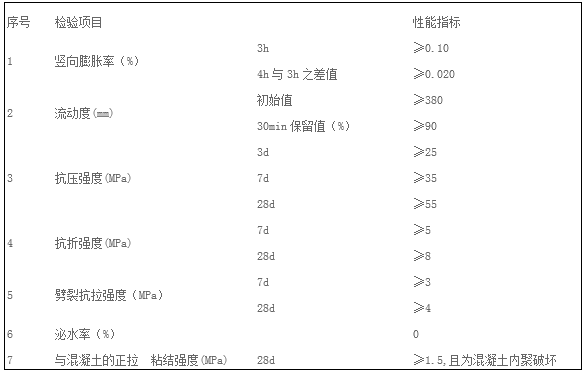

表1聚合物水泥注漿料的性能指標(biāo)

三、施工工藝
1、預(yù)處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
2、埋設(shè)灌漿管：沿裂縫長度方向每500mm左右埋設(shè)一個灌漿管。
3、封縫：用無機(jī)快速封堵材料或?qū)⒘芽p表面全部封閉。
4、試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗，觀察封縫是否密實，并保持混凝土裂縫面潮濕但縫內(nèi)無積水。
5、配料：ZX-12超細(xì)水泥注漿料的質(zhì)量配比為：超細(xì)水泥注漿料∶水=10∶ (2.5~2.8)。采用強(qiáng)制式攪拌機(jī)或改裝的沖擊電鉆進(jìn)行攪拌，攪拌均勻后使用。拌制好的漿料應(yīng)色澤均勻，無粉團(tuán)、沉淀、花白料、泌水等，且流動性符合注漿稠度要求。注漿料配制后，應(yīng)立即使用，以免凝固。
6、注漿：將拌好的注漿料裝入專用壓力注漿罐，采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。豎向裂縫應(yīng)逐個從下而上一個個灌漿咀注漿，注滿的灌漿咀立即封閉。注漿過程應(yīng)注意排除裂縫中的空氣，后一個灌漿管為排氣孔，不得堵死，以免影響空氣排放。
7、養(yǎng)護(hù)：注漿結(jié)束后，注漿部位應(yīng)維持水養(yǎng)護(hù)7d以上。
四、包裝、貯存、運輸
本產(chǎn)品采用雙組份包裝，采用復(fù)合牛皮紙袋包裝，25Kg/袋。
本產(chǎn)品應(yīng)貯存在干燥、清潔的庫房內(nèi)，注意防潮、防止日曬雨淋，貯存溫度宜為5~35℃。自生產(chǎn)之日起，有效貯存期為12個月。
